型號 | JMDC23 JMDC26 | |
應用對象 | 承載300公斤 | 承載600公斤 |
輸入電壓范圍 | 190~250V 50HZ | |
輸出電壓 | 24V | |
輸出電流 | 10A | 15A |

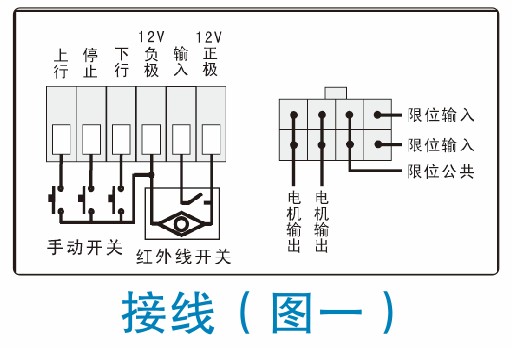

一、電機接線(圖一)
警告: 電機端子接線時請斷開市電同時關閉儲備電源面板的電源開關。
二、操作和設定

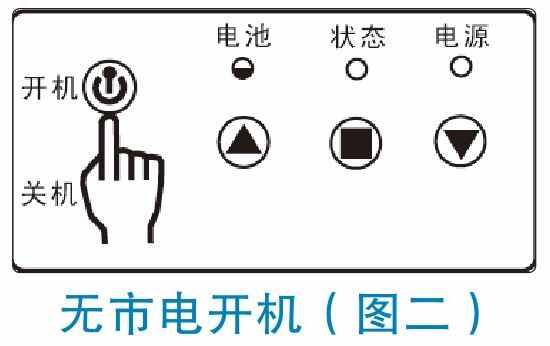

1.無市電開機(圖二)
按開機鍵,狀態指示燈亮,電池指示燈閃爍;儲備電源由電池供電。

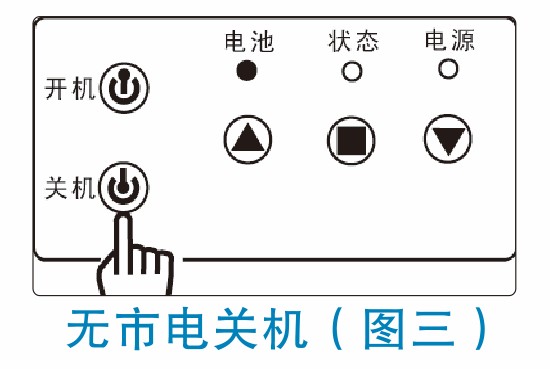

2.無市電關機(圖三)
按住關機鍵直到電池指示燈熄滅。

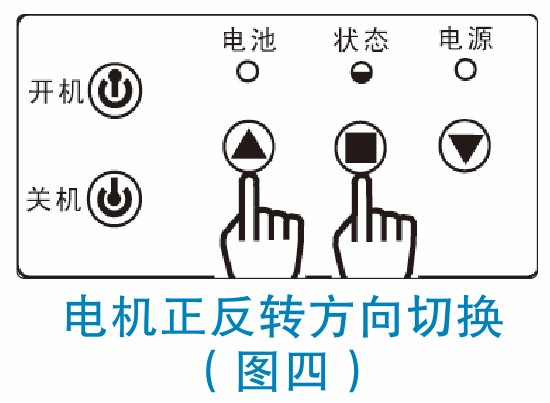

3.電機正反轉方向切換(圖四)
同時按住▲和■按鈕3秒鐘,狀態指示燈連續閃爍,松開按鈕正反轉方向相反。

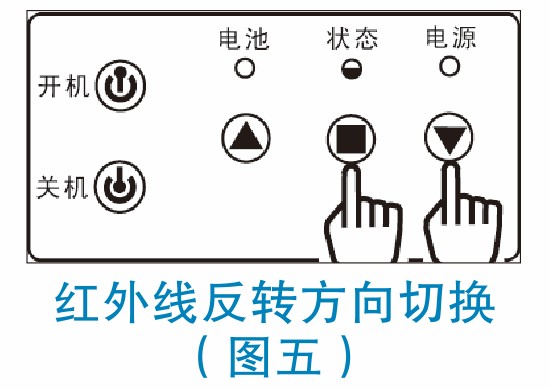

4.紅外線反轉方向切換(圖五)
同時按住■和 按鈕3秒鐘,狀態指示燈連續閃爍,松開按鈕紅外線反彈正反轉方向相反。

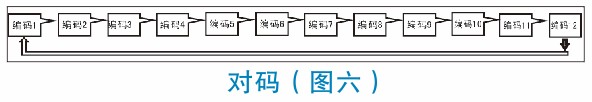

5.對碼(圖六)
儲備電源可循環學習12個發射器編碼,超過12個后返回覆蓋。

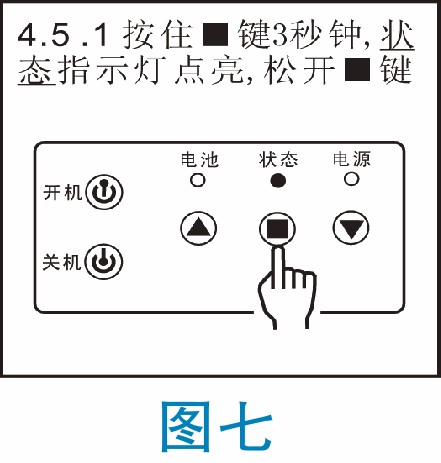

⑴按住■鍵3秒鐘,狀態指示燈點亮,松開■鍵(圖七)

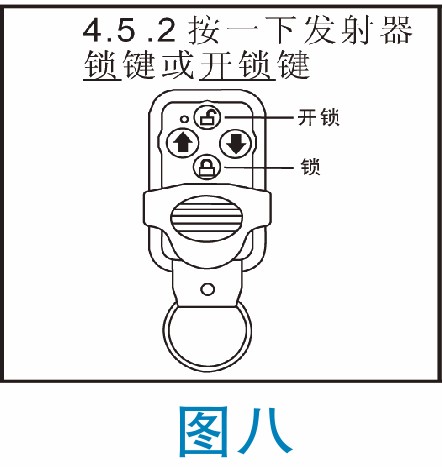

⑵按一下發射器鎖鍵或開鎖鍵(圖八)

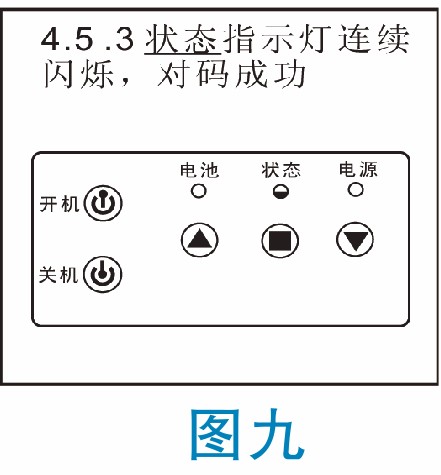

⑶狀態指示燈連續閃爍,對碼成功(圖九)

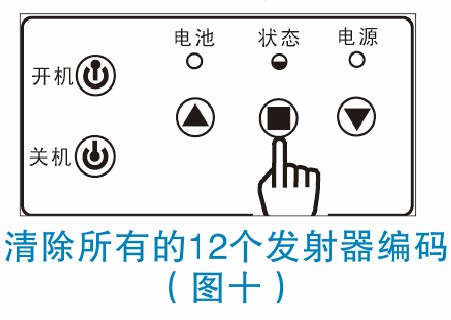

6.清除所有的12個發射器編碼(圖十)
按住■鍵5秒鐘,狀態指示燈連續快速閃爍,松開■鍵清除成功。
三、工程安裝
工程安裝儲備電源,施工完成到工程驗收這段時間經常處于停電狀態。儲備電源長期(幾個月)的伺服待機狀態可能耗盡內部配置電池。針對這種情況工程安裝完畢后請進行以下操作。

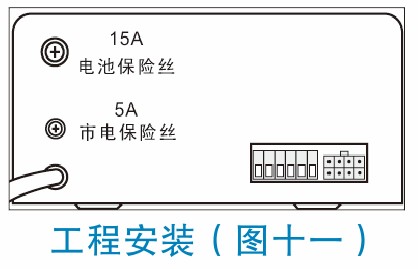

1.方案1(圖十一)
安裝調試完成后取出15安直流保險絲,無市電儲備電源不工作,有市電儲備電源可以正常工作。
2.方案2
⑴安裝調試完成后斷開市電
⑵同時按發射器鎖鍵和開鎖鍵5秒
⑶按發射器上行鍵或下行鍵確認儲備電源是否關機
⑷接通市電即可正常工作
