專用于：交流卷簾機

    一、電機接線

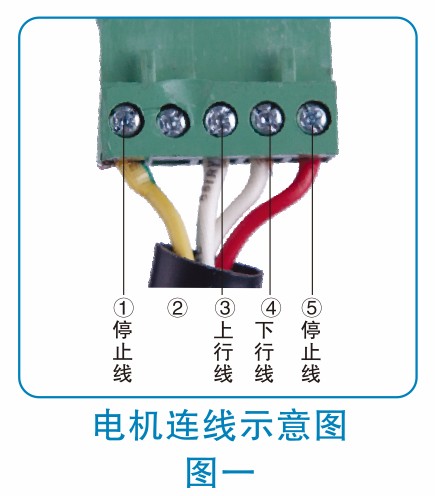

    圖一為儲備電源連接卷簾電機遙控接線圖。
    警告：插入電機遙控連線端子時請斷開市電并關閉儲備電源的面板開關。

    二、遙控器
    RJL系列遙控接收系統可循環學習12個發射器編碼，超過12個發射器后返回覆蓋。
    1 .對碼操作步驟
    A．準備好要學習的遙控發射器和尖嘴絕緣棒。

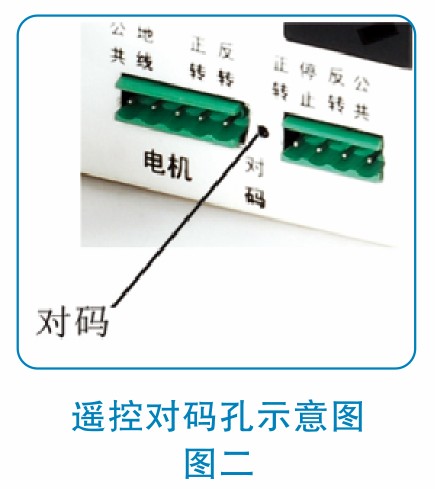

    B．用尖嘴絕緣棒向對碼孔內輕頂一下對碼按鈕，儲備電源內蜂鳴器長響
    （10秒內將自動退出對碼按鈕）（如圖一、二）。
    C. 在蜂鳴器響起的10秒內按發射器鎖鍵（如圖三），此時儲備電源內的蜂鳴器間斷性響3聲，表示對碼成功。
    D. 接著按發射器的開鎖鍵，開鎖后按發射器的上升鍵或下降鍵確認電機是否轉動，如轉動表示學習完成。
    2. 清楚接收器內所有的12個編碼用尖嘴絕緣棒想對碼孔內頂住對碼按鈕5秒，此時蜂鳴器會間斷性響幾聲，松開對碼按鈕清除成功。

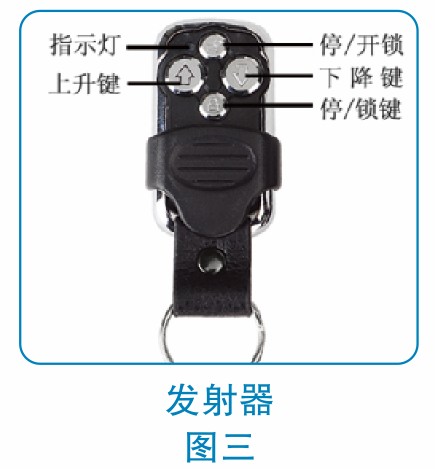

    3. 遙控器（圖三）在空曠地帶有效發射距離為80米，當發射距離縮短請更換遙控器電池。
    4. 距離較遠時按發射器應持續1秒。

    三、儲備電源的使用步驟

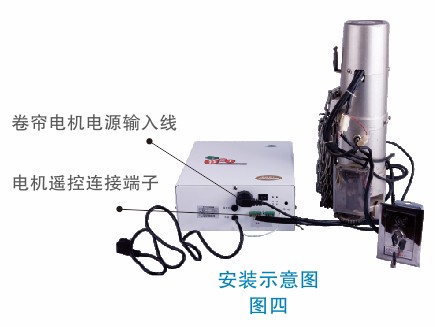

    步驟1 固定好儲備電源，按（圖四）示意圖接好卷簾電機遙控連接線和卷簾電機電源連接線。
    警告：儲備電源的固定位置應高于1.8米，以兒童夠不著為準。
    步驟2 將儲備電源的電源線插頭插入市電插座，打開面板的電源開關，此
    時儲備電源的市電指示燈亮。開始對儲備電源內部的蓄電池進行充電。
    注：安裝調試完后，請充電八小時以上。
    步驟3 按發射器的按鍵控制電機的上升，下降或停止。檢測安裝是否正常。
    步驟4 拔掉儲備電源的市電輸入插頭，按發射器的上升鍵，下降鍵或停止鍵，檢測停電后是否正常進行逆變工作。
    步驟5 當無負載時儲備電源內的電腦芯片自動貞測10秒內，自動進入伺服狀態自動關閉逆變輸出。

    四、RJL**G系列遙控器智能關機操作說明
    工程安裝RJL**G系列儲備電源，施工完成帶工程驗收這段時間經常處于無供電狀態。RJL**G儲備電源長期（幾十天）伺服待機狀態可能耗盡內部配置的蓄電池，針對這種情況工程安裝完畢RJL**G后請進行以下操作:
    步驟1 安裝調試完車庫門后確定儲備電源的市電指示燈
    亮后，用發射器關閉車庫門。
    步驟2 切斷所有的市電供電電源。
    步驟3 先按發射器的開鎖鍵，接著按鎖鍵，按著雙鍵5秒鐘以上（圖三所示），儲備電源將執行無線遙控關機，關機后儲備電源將不會再消耗內置蓄電池的蓄能。
    步驟4 按發射器的上升鍵，下降鍵幾次，確認此時電機不工作表示儲備電源以處于完全關機狀態。如電機在轉動，請重復步驟1.2.3直到電機不轉為止。
    步驟5 待工程驗收時接通市電總電源，儲備電源就自動開機進入正常工作狀態。

    注意事項：
    ▲儲備電源的天線如碰到墻壁將縮短接收距離。
    ▲為防止機器長期自耗電，工程安裝完按關機功能后，一定要待驗收才能接通市電。
    ▲此功能僅供工程安裝使用，一般用戶不要使用此功能，如果用戶不慎誤按關機功能鍵，可斷開市電或重新開機來恢復解除此功能。
