型號 | RML56 |
應用對象 | 單臺80N/m以下管狀電機 |
輸入電壓范圍 | 190~250V 50HZ |
輸出電壓 | 真有效值250V |
輸出電流 | 2.0A |
專用于:單臺交流管狀電機
安裝操作步驟說明
一、電機接線,應急手動按鈕接線

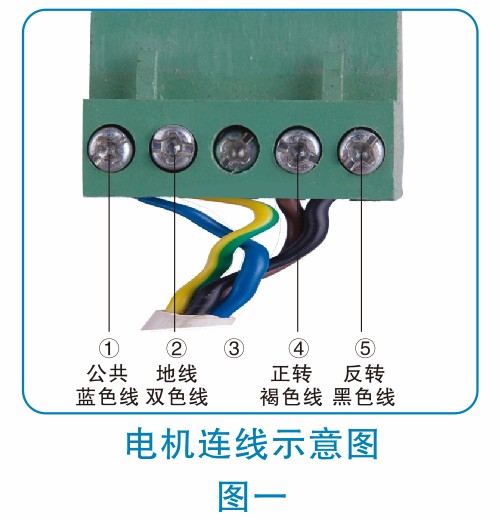

1. 圖一為儲備電源接線連接管狀電機接線圖

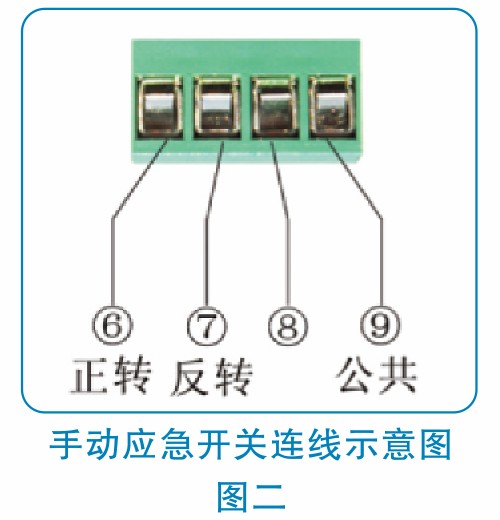

2. 圖二為儲備電源連接(手動應急開關)接線圖(手動應急開關和發射器請勿同時用)。
警告:插入電機連線端子時請斷開市電并關閉儲備電源的面板開關。
二、遙控器
RML接收器可循環學習12個發射器編碼,超過12個后返回覆蓋。
1.對碼操作步驟
A.準備好要學習的發射器和尖嘴絕緣棒。

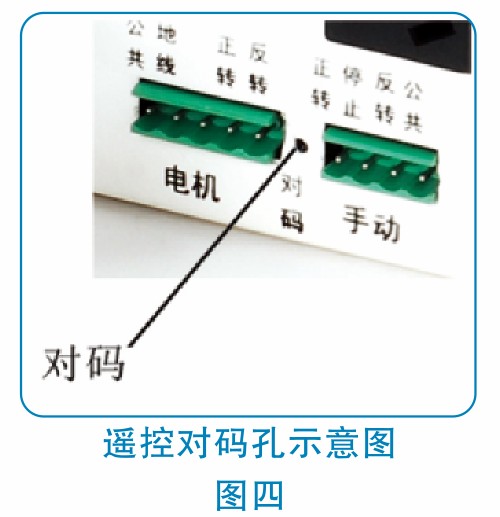

B.用尖嘴絕緣棒向對碼孔內輕頂一下對碼按鈕,儲備電源蜂鳴器長響(10秒內將自動退出對碼按鈕)如圖四。
C. 在蜂鳴器響起的10秒內按發射器鎖鍵,此時儲備電源內的蜂鳴器間斷性響3聲表示對碼成功。
D. 接著按發射器的開鎖鍵,開鎖后按發射器的上升鍵或下降鍵確認電機是否轉動,如轉動表示學好。
2. 清除接收器內所有的12個編碼
用尖嘴絕緣棒想對碼孔內頂住對碼按鈕5秒,蜂鳴器間斷續響幾聲,松開對碼按鈕清除成功。

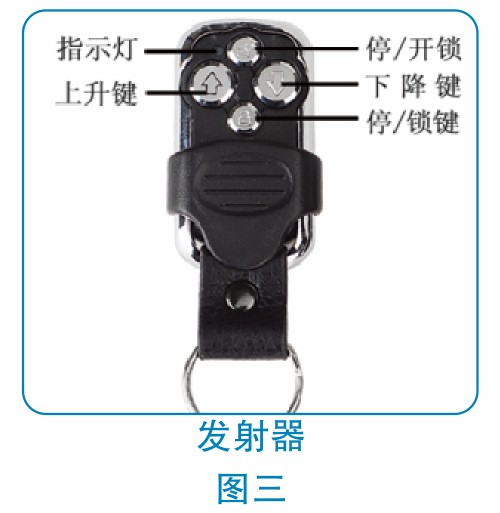

3. 遙控器(圖三)在空曠地帶有效發射距離為80米,當發射距離縮短請更換發射器電池。
4. 距離較遠時按發射器應持續1秒。
三、儲備電源的使用步驟

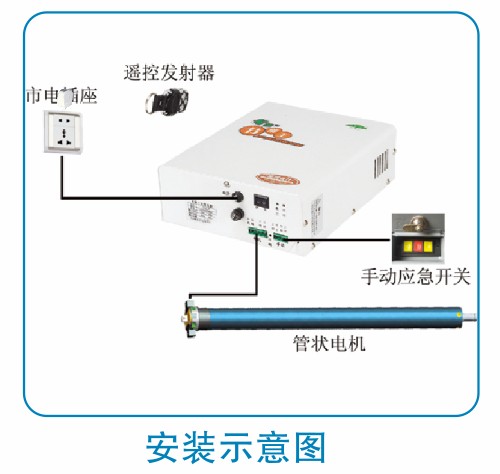

步驟1 固定好儲備電源,按(圖一)示意圖接好電機連接線,按(圖二)示意圖接好(手動應急開關) 注:(手動應急開關)為選購件。
警告:固定位置應高于1.8米,以兒童夠不著為準。
步驟2 將儲備電源的電源線插頭插入市電插座,打開面板的電源開關,此時儲備電源的市電指示燈亮。開始對儲備電源內部的蓄電池進行充電。注:安裝調試完后,請充電八小時以上。
步驟3 按發射器的按鍵控制電機的上升,下降或停止。檢測安裝是否正常。
步驟4 拔掉儲備電源的市電輸入插頭,按發射器的按鍵上升鍵,下降鍵或停止鍵,檢測停電后是否正常進行逆變工作。
步驟5 當無負載時儲備電源內的電腦芯片自動貞測10秒內,自動切換到待機狀態并自動關閉逆變輸出。
四、RML**G系列遙控器智能關機操作說明
工程安裝RML**G系列儲備電源,施工完成帶工程驗收這段時間經常處于無供電狀態。RML**G
儲備電源長期(幾十天)和待機狀態可能耗盡內部配置的蓄電池,針對這種情況工程安裝完畢
RML**G后請進行以下操作:
步驟1 安裝調試完車庫門后確定儲備電源的市電指示燈亮后,用發射器關閉車庫門。
步驟2 切斷所有的市電供電開關。
步驟3 先按發射器的開鎖鍵,接著按鎖鍵,按著雙鍵5秒鐘以上(圖三所示),儲備電源將無線遙控關機,關機后儲備電源將不會再消耗內置蓄電池的蓄能。
步驟4 按發射器上升鍵,下降鍵幾次,此時電機不工作表示儲備電源以處于完全關機狀態。如電
機轉動重復步驟1.2.3到電機不轉為止。
步驟5 待工程驗收時接通所有市電總電源,儲備電源就自動開機進入正常工作狀態。
注意事項:
▲儲備電源天線碰到墻壁將縮短接收距離。
▲為防止及其長期自耗電,工程安裝完按關機功能后,一定要待驗收才能接通市電。
▲此功能僅供工程安裝使用,一般用戶不要使用此功能,如果用戶不慎誤按關機功能鍵,可斷開市電或重新開機來恢復解除此功能。
