型號 | RMS36 |
應用對象 | 兩臺50N/m以下管狀電機 |
輸入電壓范圍 | 190~250V 50HZ |
輸出電壓 | 真有效值250V |
輸出電流 | 2.0A |
專用于:兩臺管狀電機
安裝操作步驟說明
一、電機接線

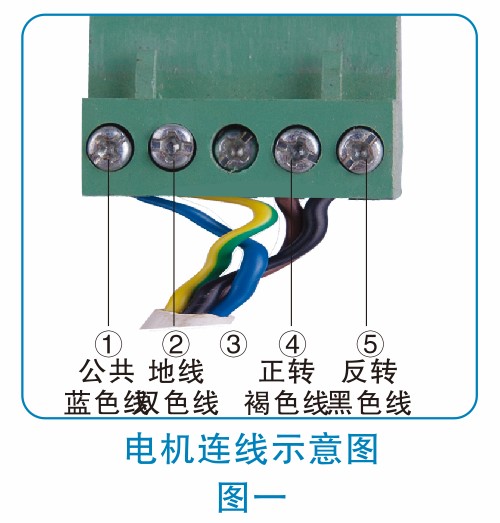

1. 圖一為儲備電源連接第一臺管狀電機接線圖。
2. 圖二為儲備電源連接第二臺管狀電機接線圖。
警告:電機端子接線時請斷開市電并關閉儲備電源面板的電源開關。
二、遙控器
RMS接收器可循環學習12個發射器編碼,超過12個后返回覆蓋。
1. 對碼操作步驟
㈠ (對碼孔1)控制第一臺電機,步驟如下:
A.準備好要學習的發射器和尖嘴絕緣棒。

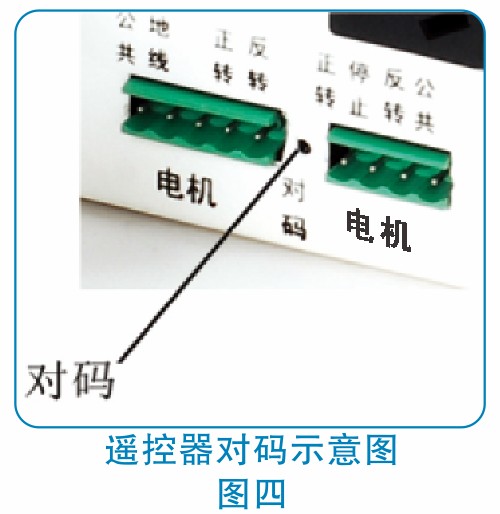

B.用尖嘴絕緣棒向對碼孔1內輕頂對碼按鈕,此時儲備電源蜂鳴器長響(10秒內將自動退出對碼)如圖四。
C. 在蜂鳴器響起的10秒內按發射器鎖鍵,此時儲備電源內的蜂鳴器間斷性響3聲表示對碼成功。
D. 接著按發射器的開鎖鍵,開鎖后按遙控器發射器的上或下行鍵確認電機是否轉動,如轉動表示良好。
2. 清除接收器內所有的12個編碼用尖嘴絕緣棒向對碼孔內頂住對碼按鈕5秒,蜂鳴器間斷續響幾聲,松開對碼按鈕清除成功。

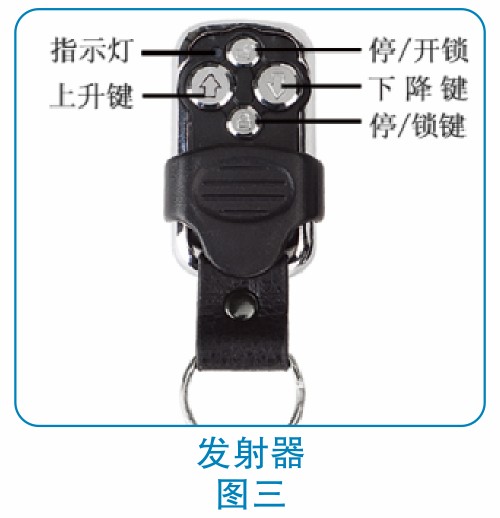

3. 遙控器(圖三)在空曠地帶有效發射距離為80米,當發射距離縮短請更換發射器電池。
4. 距離較遠時按遙控器應持續1秒。
三、儲備電源的使用步驟

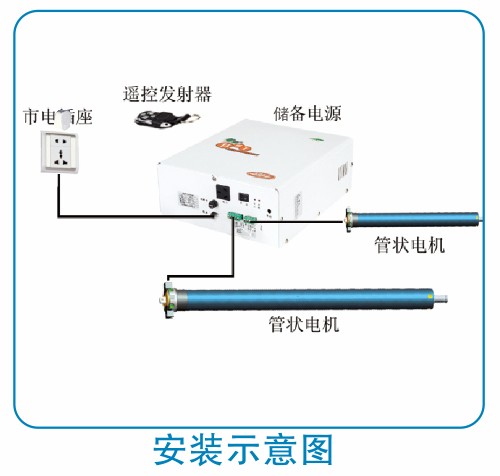

步驟1 固定好儲備電源,按示意圖接好電機連接線。
警告:儲備電源的固定位置應高于1.8米,兒童夠不著為準。
步驟2 將儲備電源的電源線插頭插入市電插座,打開面板的電源開關,對儲備電源內部的蓄電池進行充電。
步驟3 按發射器的按鍵控制電機的正傳,反轉或停止。
步驟4 停電時發射器的按鍵也可以控制電機的正傳,反轉或停止。
步驟5 電機不運轉10秒后輸出自動關閉。
四、工程安裝實現遙控器關機功能
工程安裝RMS系列車庫門儲備電源,施工完成到工程驗收這段時間經常處于停電狀態。RMS系列車庫門儲備電源長期(幾十天)的伺服待機狀態可能耗盡內部配置電池。針對這種情況工程安裝完畢
RMS后請進行以下操作:
步驟1 安裝完畢,車庫門儲備電源接入市電插座,用發射器關閉車庫門。
步驟2 關閉所有的市電總電源。
步驟3 按發射器鎖鍵和開鎖鍵(先按開鎖鍵,再按鎖鍵)5秒鐘,關機后機器將不會再自耗電。
步驟4 按發射器正轉,反轉按鍵幾次確認車庫門儲備電源是否已處于完全關機狀態。
步驟5 待工程驗收時接通市電總電源,車庫門儲備電源就自動開機進入正常工作狀態。
注意事項:
▲儲備電源天線碰到墻壁將縮短接收距離。
▲為防止機器長期自耗電,工程安裝完按關機鍵后,中途不可導通市電電源。待驗收時才可接通市電。
▲此功能僅供工程安裝使用,一般用戶不要使用此功能,如果用戶不慎誤按關機鍵,可斷開恢復市電來解除關機,重新開機。
